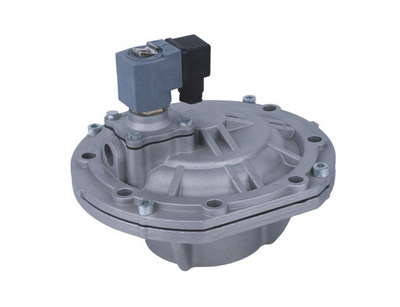

产品名称: AMD-Y-76S
点击量: 1265 所属分类: 会员单位 型号:
用途:
电磁脉冲阀是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排(室)喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。
AMD-II(Y)型电磁脉冲阀为淹没式阀(亦称嵌入式阀)，它直接安装在分气箱上，具有更好的流通特性。压力损失有所下降，适合于气源压力较低的工作场合。
工作原理:
膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。
型号含义:
AMD —— II (Y) —— XX —— S
电磁脉冲阀 淹没式 公称通径 双膜片(无S为单膜片)
常见问题：
| 使用阶段 | 故障现象 | 原因分析 | 排除方法 |
| 安装调试中 | 所有阀无法打开， 但先导部分有动作 | 检查气包压力是否过低 | 排查漏气 |
| 某些阀不工作其他阀正常 | 检查阀的线路连接及线圈 | 更换配件 | |
| 所有阀无法关闭，有漏气 气包压力无法建立 | 淹没型阀，同一气包的某几个 阀漏气造成所有阀漏气的假像 | 排查漏气 | |
| 直角型阀，阀的进气口 与喷吹口相反安装 | 重新安装 | ||
| 某些阀无法关闭, 有漏气阀, 关闭缓慢 | 有杂质吸附在膜片上 | 清洁膜片检查膜片是否完整 | |
| 动铁芯有卡死现象 | 检查动铁芯及气塞 | ||
| 膜片节流孔受堵 | 疏通膜片节流孔 | ||
| 使用过程中 | 某些阀漏气膜片 关不死阀常开 | 有杂质吸附在膜片上 | 清洁膜片检查膜片是否完整 |
| 线圈发热烧毁 | 先导损坏动铁芯有 卡死现象长时间通电 | 检查动铁芯及气塞等 及时更换配 件检查 控制系统的工作状况 | |
| 有电压但阀不动作 | 膜片损坏或节流孔受堵 | 及时更换配件 | |
| 环境温度低于-10C° 阀有漏气或无法打开 | 环境温度过低阀内有结冰现象 | 注意保温 |
安装使用:
1. 使用前注意检查元件是否在运输过程中损坏。
2. 安装前应先通气清理供气管道内杂物.安装时注意气体流动方向及接管是否正确。
3. 在安装时所有的O型密封圈都要涂上合适的润滑剂。
4. 电磁脉冲阀线圈上共有三个插脚，并配有专用插头，其中一个有" "符号的为接地插脚，用户可根据需要决定是否接地。(一般情况下，电压小于36V时可不接地，大于36V时就应接地。)另二个为线圈电源插脚，分别与脉冲喷吹控制仪对应顺序的端子和阀用公共线的端子相连接。注意电压是否符合要求。
5. 除尘器分气箱(包括接管)由用户自定，分气箱容量应满足提供电磁脉冲阀工作稳定的气源，分气箱内壁应清洁无铁锈等杂物，分气箱无泄漏，并符合有关安全的各项要求。
6. 该阀与气包及喷吹连接管的密封件适用温度为-10℃～70℃。如需高温密封件,请订购时另行注明。
| 工作压力 | 0.2MPa-0.6MPa | |
| 工作介质 | 清洁压缩空气 | |
| 环境温度 | 一10℃ --- 70℃ | |
| 电 压 | DC24V | AC220V |
| 功 率 | 20VA | 25W |
| 空气相对湿度 | ≤85% | |
| 防护等级 | IP65 | |
| 膜片寿命 | 喷吹100万次 | |
